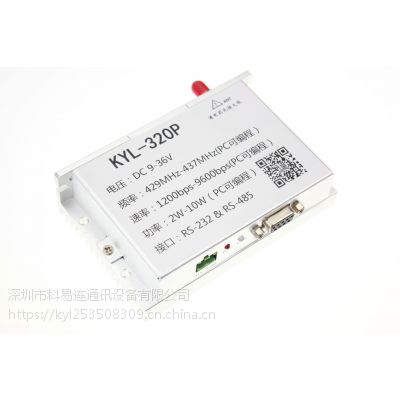

即插即用***无线数传电台通信方案 RF433m远距离无线传输模块

一、远距离无线传输模块产品特点

1．  宽工作电压：DC 9V ~ 36V
     电台内部进行了电源的升降压处理，当输入直流9V~36V范围内，均能正常工作，不影响电台功能及
性能。
     适合太阳能供电（DC9-15V）,工业电源（DC24V )等多种场合。
2.  空中速率可调: 1200~9600BPS
     电台间的通信速率（空中速率，也可叫信道速率）用户PC可调节，
     客户可以根据实际通讯要求，选择不同速率，达到***化的通讯效果。
3.  多种通讯接口并存：
     电台同时拥有RS-485, RS-232两种接口，用户无需切换。
    （同一时刻只能使用其中一种接口）
4.  数据延时小于10mS,可在多种场合替换RS-485有线系统，上层软件不用改动。
5.  支持MODBUS，PPI等多种通讯协议，支持PLC无线下载程序。
6.  功率PC可编程，工作频率PC可编程。
7.  可提供RSSI动态输出
8.  应用***,***

二、远距离无线传输模块主要应用

  1.  石油天然气生产，管线监控
  2.  煤气配送，热网监控
  3.  水源井、自来水及废水处理监控系统
  4.  电力调度，配网自动化，负荷控制
  5.  GPS定位系统，移动数据传输
  6.  地震、气象、环保及城市灯光控制
  7.  铁路、交通、安防数据传输控制系统
  8.  冶金、化工及工业自动化过程控制
  9.  风力、太阳能能源系统测控
  10.  路灯、景观灯远程控制
  11.  无线数据、音频、视频传输
  12.  无线开关量、模拟量采集与控制
  13.  温湿度采集、自动化灌溉解决方案
  14.  工业自动化、物联网解决方案

三、远距离无线传输模块主要技术规格

频 率： 429~437MHz （400~470可定制）
工作方式： 半双工
天线阻抗： 50欧姆
天线接口： SMA
工作温度： -40 ~ 80℃
工作电压： DC 9-36V
工作电流： 发射电流 ＜ 2.5A (12V) ，＜1.5A （24V）
接收电流 ＜ 100mA
发射功率： 2~10W （PC可编程，共10级）
调制方式： FSK，GFSK
接收灵敏度： -120dBm (1200BPS), -116dBm (9600BPS)
数据接口： RS-232，RS-485（隔离）
通讯距离： 10-15KM （1200BPS接大吸盘天线，开阔地），
                      8-10KM （9600BPS接大吸盘天线，开阔地）
组网方式： 点对点，点对多点
尺 寸： 118*76*32mm

四、接口定义

DB9:1， 扩展
         2， RS-232 TX
         3， RS-232 RX
         4， 扩展
         5， GND
         6， 扩展
         7， RS-485 B
         8， RS-485 A
         9， 扩展
